当前位置:ASEMI首页 » 快恢复二极管按封装分类 » MURF520AC超快恢复二极管,ASEMI品牌
prevnext

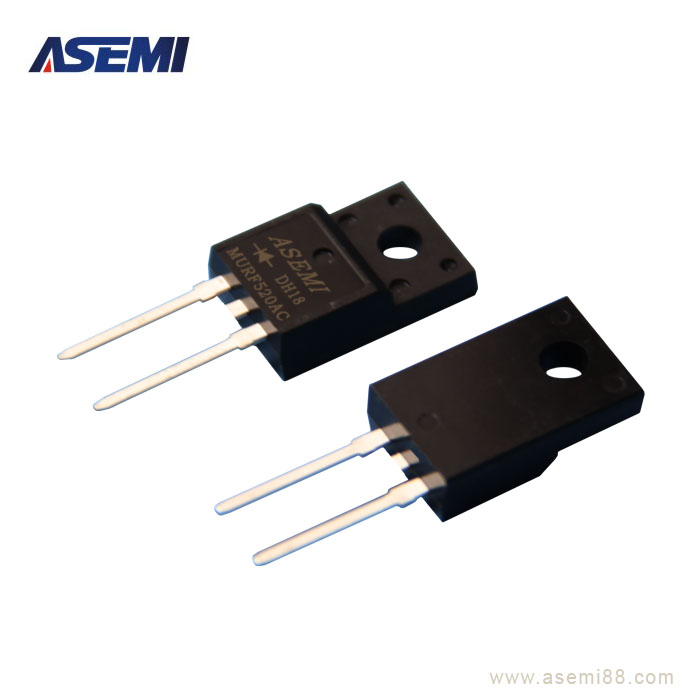

产品名称:MURF520AC超快恢复二极管,ASEMI品牌

原装ASEMI品牌超快恢复二极管MURF520AC,最大正向整流电流:5A;反向峰值电压:200V;MURF520AC广泛应用于开关电源、LED电源、驱动器等电路,作高频、低压、大电流整流二极管、续流二极管、保护二极管使用,或在微波通信等电路中作整流二极管、小信号检波二极管使用。欢迎咨询取样测试。400-9929-667
  • 电性参数:5A200V
  • 芯片材质:Mikron
  • 正向电流(Io):5A
  • 芯片个数:1
  • 正向电压(VF):1.1V
  • 芯片尺寸:60MIL
  • 浪涌电流Ifsm:100A
  • 是否现货:是
  • 漏电流(Ir):10uA
  • 工作温度:-40~+175℃
  • 恢复时间(Trr):35 ns
产品星级:5星
订购热线:400-9929-667


MURF520AC广泛应用于开关电源、变频器、驱动器等电路,作高频、低压、大电流整流二极管、续流二极管、保护二极管使用,或在微波通信等电路中作整流二极管、小信号检波二极管使用。欢迎咨询 取样测试。



ASEMI半导体










ASEMI快恢复二极管MURF520AC



























ASEMI快恢复二极管MURF520AC






























★ 镭射激光打标,不易褪色;环氧树脂塑封,绝缘稳定性好










































ASEMI快恢复二极管

★ 框架引脚采用无氧铜材料,内阻小导电性好,镀锡防氧化


















































































     ★ 采用玻封GPP工艺芯片,密封性可靠性好,防电性衰降

























































































































































































































































ASEMI快恢复二极管


















               ASEMI快恢复二极管
























































































































































































































★ 独立小包装,防止物料积压碰撞刮花,产品信息标注明确
































































ASEMI快恢复二极管





































































































      ★ 5层大瓦楞牛皮纸箱,4道紧固带保护,耐压耐磨可重复利用
















































































































































   ★ 3层小瓦楞内盒+防潮塑膜保护,方便存贮,上机易上锡焊接






































































































ASEMI半导体



ASEMI快恢复二极管MURF520AC



          激光印字
           Green laser printer
●镭射激光打标,不易退色,解决易
掉色困扰,防止翻新与冒牌问题
●生产效率高,订单交期快,解决货
期长,生产低效率问题




          塑料外壳封装
        Advanced plastic packaging
●采用环氧树脂材料一次性注塑成型,边角无毛刺
环氧树脂阻燃性能好,强度高,耐
高温,外力冲击不易裂




          无氧铜引脚
       Pure oxygen-free copper pins
采用无氧铜材料,镀亮锡,防止氧化,易上锡易焊接
●内阻小导电性好,承受大电流冲击
发热小











 ASEMI快恢复二极管MURF520AC

●“ASEMI”品牌的LOGO

●A = advanced(先进)

●SEMI = semiconductor (半导体)

  图中为二极管极性符号标示

    【右边输入,左边输出】

    【 表示里面集成1个二极管 】





       产品解析
     Product analysis
【MURF520AC】代表本产品的完整型号
【MUR】代表快恢复二极管
【5】代表其正向电流为5.0A
【20】代表其反向耐压为200V
【FAC】代表其封装是TO-220塑封






ASEMI半导体



                 MURF520AC 外形尺寸参数

                             Product size,









        【长度Length】: 10.16mm



        【高度height】:   15.0mm



        【脚长度Foot length】:13.6mm



   【脚宽度Foot width】: 0.625mm

                                    ASEMI肖特基二极管
                                             ASEMI肖特基二极管



【厚度thickness】:4.50mm







【脚间距Foot spacing】:2.54mm







【脚厚度Foot thickness】:0.625mm



ASEMI半导体





      MURF520AC产品参数详解

           Product  parameters



    正向电流(IF): 5.0A



      反向电压(VRRM):    200.0V



      浪涌电流(IFSM):      100.0A



       漏电流(IR):  10uA



工作温度(℃):-40℃ ~ +175℃

ASEMI快恢复二极管





ASEMI半导体









































































































ASEMI快恢复二极管

* 采用台湾GPP波峰芯片,从第一步保证产品

  的持续稳定























































































































































































































































































































































ASEMI快恢复二极管MURF520AC



















ASEMI快恢复二极管

* 严格的外检包装程序,保证产品数量

准确,包装物破损

ASEMI快恢复二极管

* 专业的自动化设备支持注塑一步成型

























































































































































































ASEMI快恢复二极管

* 检测Vb、Io、If、Vf、Ir等12个参数经过6道检测,△V控制在80V以内,提高4颗芯片的一致性和高可靠性


ASEMI快恢复二极管

* 分筋,切割,分离,完善的人际交互流程













































































































































































































































































ASEMI半导体



ASEMI快恢复二极管MURF520AC



MURF520AC应用于各种开关电源,液晶显示器,变频器等,ASEMI品牌,信赖源于品质,品质源于专业
