整流桥测量 电压的流程

整流桥测量条件设定：测交流电压万用表打到交流750V档位，测直流电压万用表打到直流1000V档位（档位可根据实际电压大小切换）。万用表红笔正极，黑笔负极。

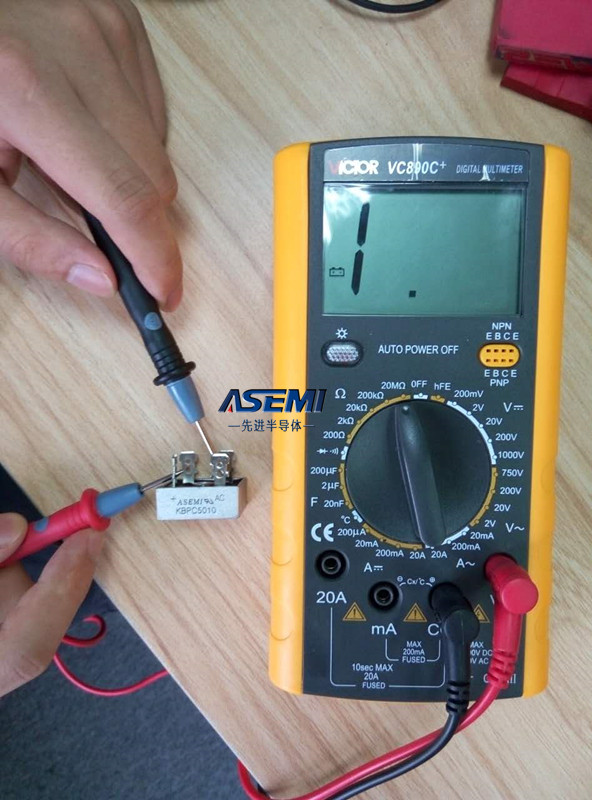

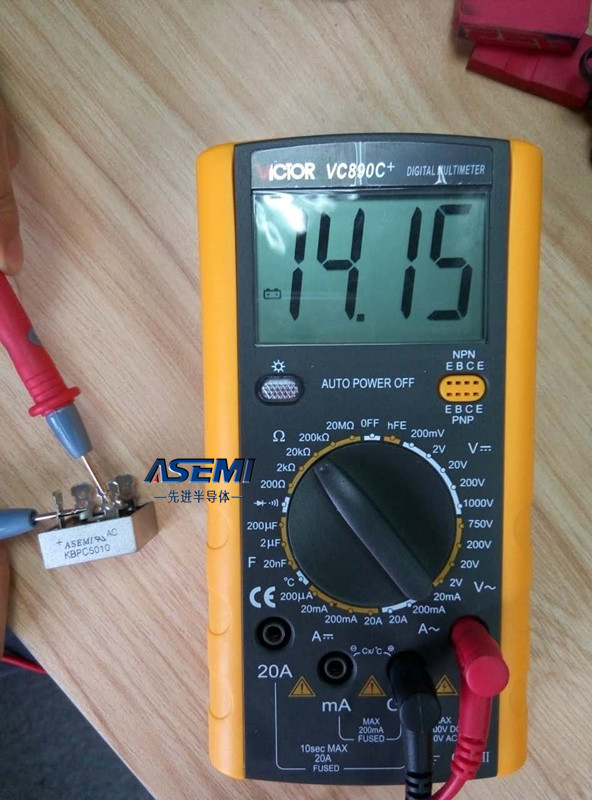

测试方法与步骤为：测试整流桥交流输入电压,我们将红笔与黑笔任意接入整流桥前端的两个交流脚位上面，此时万用表会有读值变化,该读值即为整流桥的交流输入电压；测试直流输出电压时，将万用变档位切换到直流1000V电压档，红笔正极接整流桥输出正极端，黑笔负极接整流桥负极端.此时万用表的读值为整流桥直流输出端的电压。需要特别注意的是,测试整流桥的电压需要带电测试。

另外因整流桥输出端大功率滤波电容负半周会发电,导致电路电压叠加,所以输出端电压是高于输入端电压,此时应将电容取下来再测试，数据才更接近真实情况。
