检验方法  下面通过一个实例来介绍检验肖特基二极管的方法。

检验内容包括：①识别电极；②检查管子的单向导电性；③测正向导压降VF；④测量反向击穿电压VBR。

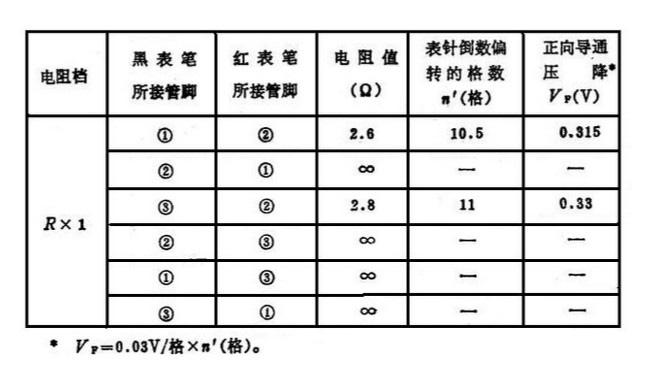

被测管为B82-004型肖特基管，共有三个管脚，将管脚按照正面（字面朝向人）从左到右顺序编上序号①、②、③。选择500型万用表的R×1档进行测量，全部数据整理成下表：

测试结论：  首先，  根据①—②、③—④间均可测出正向电阻，判定被测管为共阴对管，①、③脚为两个阳极，②脚为公共阴极。

其次，  因①—②、③—②之间的正向电阻只几欧姆，而反向电阻为很大，故具有单向导电性。

之后，  内部两只肖特基二极管的正向导通压降分别为0.315V、0.33V，均低于手册中给定的允许值VFM(0.55V)。   另外使用ZC 25-3型兆欧表和500型万用表的250VDC档测出，内部两管的反向击穿电压VBR依次为140V、135V。查手册，B82-004的高反向工作电压（即反向峰值电压）VBR=40V。表明留有较高的系数。
