三相整流桥的电路图,再不知道就晚了!

文章出处:鼎芯科技文章编辑:许琼月人气:-发表时间:2016-08-17 00:00:00【
摘要 : 对三相整流桥束手无策?别担心,ASEMI带你走入三相整流桥,看清三相电路图的脉络。


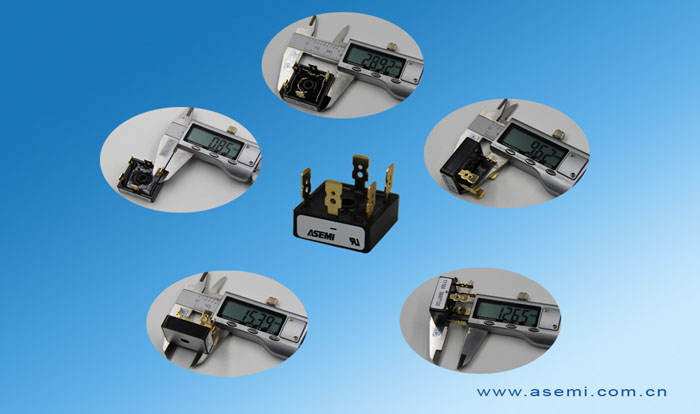

什么是三相整流桥


三相整流桥,将数个整流管封在一个壳内,构成一个完整的整流电路。当功率进


一步增加或由于其他原因要求多相整流时三相整流电路就被提了出来。




三相整流桥的原理和作用


  三相整流桥的作用是将交流电流装换成直流电流,与单相整流桥的区别是采


6颗芯片的结构,完成对三相交流电的整流工作。如

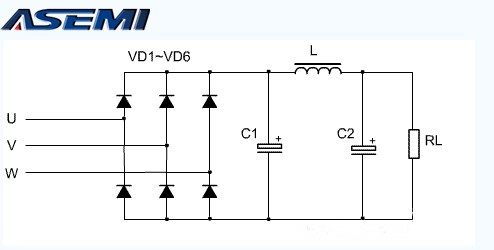

采用这种二极管符号的电路图,表明该芯片是采用的普通整流二极管芯片。其



VD1VD2VD3等三颗芯片共阴极连接,VD4VD5VD6等三颗芯片共阳极连接,VD1/


  VD4
VD2/VD5VD3/VD6之间阴阳对接并用导向引出作为交流输入端。共阴级组对接负载



电器的输入端,共阳极组对接负载电器的输出端形成回路。同单相整流桥电路图一样需要



注意的是6颗二极管芯片极性不能错误放置,否则电路一样不能正常工作。




看了以上的介绍,你对三相整流桥是不是有了解了呢?如果你对整流桥或者其他电子元件有兴趣,可以拨打以4小时客户服务热线:400-9929-667;如果您对以上ASEMI肖特基二极管感兴趣或有疑问,请联系我们的企业QQ:800023533
