桥式整流桥电路图

桥式整流电路是使用较多的一种整流电路。这种电路，只要增加两只二极管口连接成“桥”式结构，便具有全波整流电路的优点，而同时在某程度上克服了它的缺点。

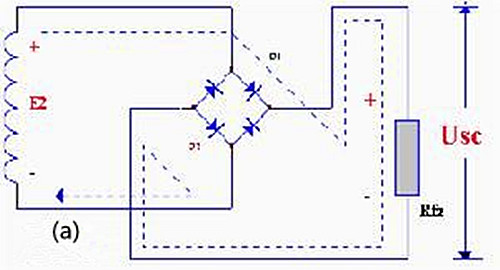

桥式整流电路的工作原理如下：e2为正半周时，对D1、D3和方向电压，Dl，D3导通；对D2、D4加反向电压，D2、D4截止。电路中构成e2、Dl、Rfz 、D3通电回路，在Rfz ，上形成上正下负的半波整流电压，e2为负半周时，对D2、D4加正向电压，D2、D4导通；对D1、D3加反向电压，D1、D3截止。电路中构成e2、D2Rfz 、D4通电回路，同样在Rfz 上形成上正下负的另外半波的整流电压。

如此重复下去，结果在Rfz ，上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图5-6中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的一个大值，比全波整流电路小一半。
